PICIO mini ALARM

Využití Raspberry Pi Pico (nebo verze Pico W) jako zabezpečovacího systému či alarmu je skvělý DIY projekt. Díky nízké spotřebě energie, rychlému startu a bohaté výbavě I/O pinů můžete snadno postavit jak jednoduchou lokální sirénu, tak i chytrý alarm propojený s mobilním telefonem.

Jednoduchý alarm

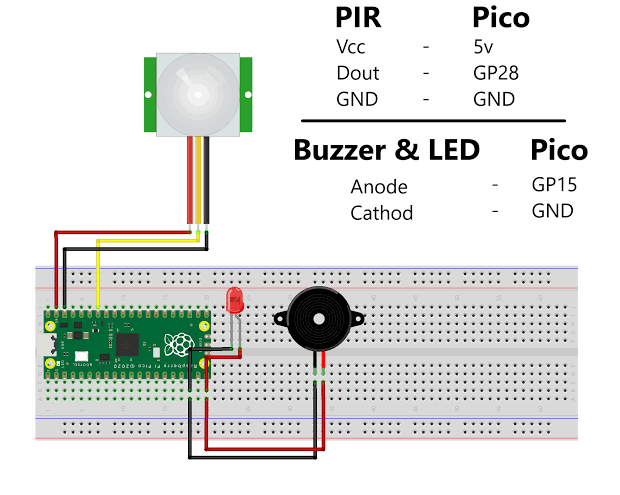

*Základní schémátko zapojení PIR alarmu s Pico. Zdroj: Electric DIY Lab*

Jaké typy senzorů lze k alarmu připojit?

PIR pohybový senzor (HC-SR501 / SR602): Reaguje na infračervené záření emitované lidským tělem. Zákaznicky nejoblíbenější volba pro detekci pohybu v místnosti.
Magnetický kontakt (Jazyčkové relé / Reed switch): Detekuje otevření dveří nebo oken (jeden magnet je na rámu, druhý na křídle).
Ultrazvukový senzor (HC-SR04): Měří vzdálenost k objektu. Hodí se např. do garáže pro detekci průjezdu vozidla nebo narušitele v určité zóně.
Vbrační senzor (SW-420): Detekuje otřesy, rozbití skla nebo pokus o násilné vniknutí.

Ukázkový kód v MicroPythonu (PIR + Bzučák + LED)

Tento skript neustále sleduje signál z PIR senzoru. Při detekci pohybu spustí přerušovaný akustický a optický signál poplachu:

import machine
import utime

# Definice pinů
pir_sensor = machine.Pin(28, machine.Pin.IN, machine.Pin.PULL_DOWN)
buzzer = machine.Pin(15, machine.Pin.OUT)
led = machine.Pin("LED", machine.Pin.OUT)  # Integrovaná LED na Pico / Pico W

def alarm_trigger():
    print("🚨 POPLACH! Zjištěn pohyb v objektu!")
    for _ in range(10):  # Blikání a pípání po dobu 5 sekund
        buzzer.value(1)
        led.value(1)
        utime.sleep(0.25)
        buzzer.value(0)
        led.value(0)
        utime.sleep(0.25)

print("Kamerový/alarmový systém aktivní...")
utime.sleep(2)  # Krátká prodleva pro kalibraci PIR senzoru

while True:
    if pir_sensor.value() == 1:
        alarm_trigger()
        utime.sleep(3)  # Pauza před dalším testováním, aby se předešlo smyčce
    utime.sleep(0.1)

Rozšíření: Jak přidat odbezpečení (Arm / Disarm)

Správný alarm musí jít zapnout a vypnout, aby nespouštěl poplach při příchodu domů. K tomu můžete použi:

RFID čtečku (RC522): Odbezpečení přiložením čipu/karty ke dveřím.
Klávesnici 4x4: Zadání bezpečnostního PIN kódu.
Wi-Fi tlačítko / Telegram bot (Pico W): Odbezpečení příkazem poslaným z mobilního telefonu.
